大家都在做“仿真丝面料”，为啥他家做得最好？这里大有学问！

　　多年来，真丝面料深受广大消费者的喜爱，但由于其存在成本较高、易皱、易褪色、易老化发黄和不易打理等缺点，使得仿真丝面料逐渐被人们关注。
　　目前仿真丝面料的开发已有50多年的历史。仿真丝产品由简单的模仿真丝绸光泽、组织结构等外表特性，向模仿真丝绸舒适性能等方面靠近，有的甚至已经达到了“仿中有超”的境地。除了能够实现扬长避短，有的还可根据化学纤维可塑性强的特点增添更多符合人类消费需求的新型功能，如抗菌性、防晒性、陶瓷保健性等。
　　上述种种仿真丝产品的特性，大部分都是在原料选择环节使用了一定的“技巧”实现的。下面，小编将仿真丝产品原料选择的技巧进行了梳理，与行业中的相关企业一同分享。

纤维截面异形化，产品形似“神”也似
　　真丝面料以其独特的光泽和触感长期占据着部分高端面料市场，不少生产企业在开发仿真丝产品时，如何从原料环节实现在光泽上靠近蚕丝，常常成为一大难题。

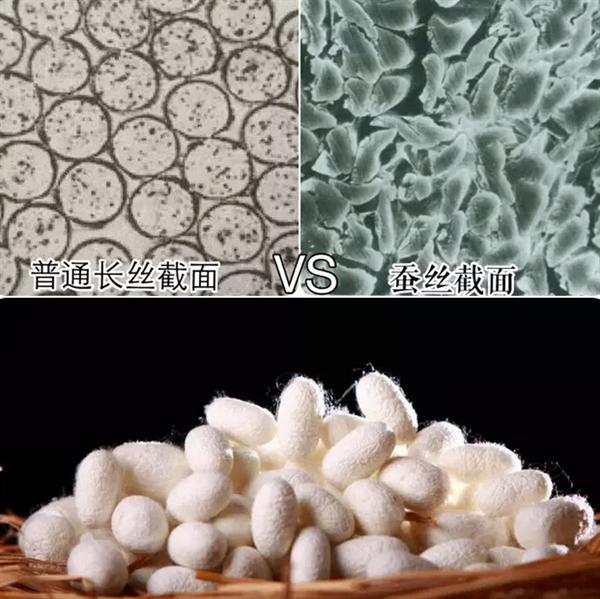

　　普通涤纶长丝的截面是圆形的，构成的织物比较平滑，有蜡状感，易产生极光，以其织造的面料与真丝面料有较大差别。
　　蚕丝的截面类似三角形，从而能够在与光的接触中，发挥出三棱镜的作用，即透过一部分光线同时反射一部分光线，并且具有很强的内部反射光和较低的表面反射光，这样的截面使得蚕丝面料呈现出其独特、柔和的光泽。

　　所以，从纤维截面形状角度而言，生产企业要注意选择截面为异形的长丝进行织造，以便使产品从原料环节的光泽就更贴近蚕丝。在实际生产中，企业可选择三角形、四叶形和多角形的化纤长丝等原料，用于生产仿真丝产品。
　　值得一提的是，异形截面的化纤长丝还可以提高纤维的摩擦系数和蓬松性等，有助于改善仿真丝织物的手感，从而让仿真丝产品不仅能实现从外形上与真丝产品的接近，在光泽、蓬松性等方面也能实现“神”似。
长丝原料细纤化，加强手感显悬垂

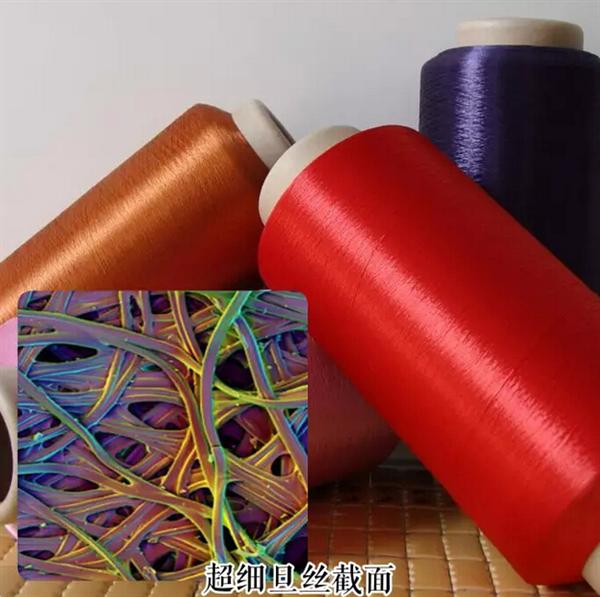

　　细纤化一般指的是单丝的细度，即一根同样粗细的长丝中，包含的纤维根数越多则纤维的细纤化越高，例如单丝纤度一般在0.5~1.3dtex的称为细旦丝，0.5dtex以下的称为超细旦丝。
　　普通的化纤长丝因为单丝纤度高、模量较高、织物的手感较硬、仿真效果较差等原因，难以生产出品质较高的仿真丝产品。
　　使用细纤化长丝原料生产，增加了产品中丝的层状结构，从而实现加强纤维内部对光的反射能力，使得纤维面料呈现出更为细腻的光泽，进一步模仿了真丝产品的光泽特点。
　　此外，得益于原料细纤化程度高，这类仿真丝产品中单纤维的纤度较小，织物的手感能够得到更进一步的改善，这种技术也在实际生产中得到了较为广泛的应用。

　　例如，乔其绉就是通过细旦丝与强捻技术，结合了后道的碱减量工艺，最终制成仿真丝绉，经过该工艺成产的仿真丝产品，手感柔软、悬垂性好，与其他原料生产的仿真丝产品相比，表现出了更好的服用性能。超细旦丝在仿真丝产品领域中的应用，大大地提高了此类产品在服装领域的应用比例。

巧选精良复合丝，挺括透气不难得
　　普通涤纶长丝的成分是单一的，而复合丝是由两种以上的不相混合的聚合物构成。在挑选原料时生产企业可以根据不同的需求进行挑选。

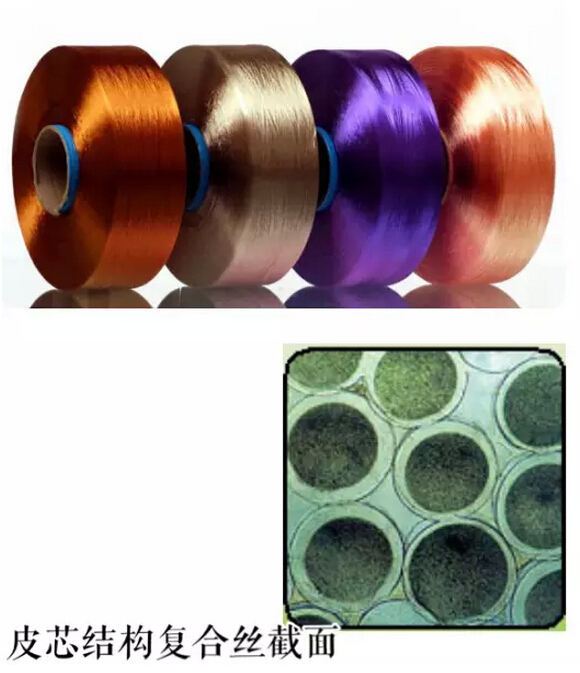

A、皮芯结构复合丝：这种复合丝由两种不同成份的聚合物构成，一种成份分布在纤维的中心，形成芯部，另一种成份分布在纤维的皮层，形成皮芯结构，通常以涤纶为芯，锦纶为皮层。由于锦纶在皮层，所以有较好的吸湿性和染色性，同时由于弹性模量较高的涤纶在芯层做支撑结构，因此织成的面料具有较好的抗皱性能。想要织造出易染色、手感挺括的仿真丝织物，可以优先考虑皮芯结构复合丝。

B、微孔复合丝：由于涤纶属于疏水性纤维，在仿真丝的制造过程中，面料存在透气性差、不吸汗和穿着舒适性差等缺点。为了解决这一问题，人们开发了一种微孔复合丝，采用共混中空的物理方法并辅以碱减量处理的化学方法来获得微孔结构，使纤维内部有空隙存在，通过内外贯通的微孔结构来提高纤维的吸水吸湿性。所以在生产高吸水吸湿仿真丝面料时，很多产品开发人员会优先考虑采用微孔复合丝来实现这一功能。

捻度化织出绉效应，倍捻定型好弹性
　　倍捻是制造具有绉效应仿真丝织物的关键步骤，同时也是对长丝加上规定的捻向和捻度以达到提高丝线强力，增加丝线的弹性和柔软度，改善丝线的密度、捻度均匀性和外观效应的一道重要工序。
　　在仿制顺纡绉、双绉和乔其纱等具有绉效应的织物时，常常需要选用倍捻丝，通过经丝和纬丝的不同排布，搭配碱减量的加工技术，织造出不同绉效应的仿真丝织物。
　　假捻丝是在加捻丝的基础上改良的一种新型原料，常规的75D/36F长丝加1200的Z捻度，然后通过220℃的高温使之定型，然后反向加800的S捻度，再次进行高温定型。这样加工后的丝就具有了Z捻的主趋势，同时具有S捻的反向趋势，可以使织物具有非常好的弹性。
　　在制造弹性仿真丝织物时，尤其是在强调织物的绉效应时，往往选用假捻丝，最终产品可以得到很好的效果。
竹节丝善仿双宫丝，成本低廉有利赚
　　两条蚕结成一颗茧叫做双宫茧，双宫丝是以双宫茧为原料缫制的丝，其特点是丝条粗而结节多。双宫茧的单根丝比正常茧的单根丝要粗很多，所生产的双宫丝也比正常蚕茧的丝要粗，适合织造外套面料。

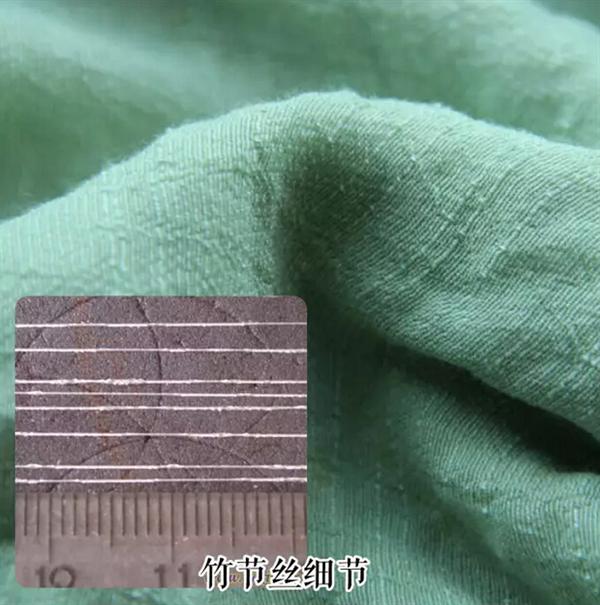

　　在仿双宫丝真丝织物时，不少企业可以采用竹节丝，它是通过将长丝进行一定的微卷缩从而随机地形成花线粗节，区别于单纯的粗旦丝。用这类竹节丝作纬丝可以织成具有双宫绸风格的织物，具有独特的外观效果。

　　与其他面料产品不同的是，相较于后整理环节而言，原料的特性对仿真丝产品的影响力更大。竹节丝仿制双宫丝织造的面料就是最好的例子，故而仿真丝产品在对原料的选择上要慎之又慎。　

　　未来，仿真丝原料会向多样化的方向发展，同时会更加紧密地搭配后道染整工艺，以达到更加优异的仿真丝效果。仿真丝织物的成本低廉，市场发展空间较大。
